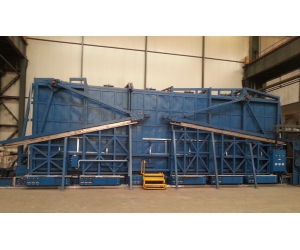

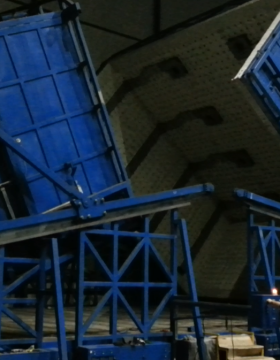

Cuptor Detensionare Structuri Agabaritice

Cuptor Detensionare Structuri Agabaritice

Domeniu de utilizare: Cuptorul de detensionare a structurilor agabaritice  este un cuptor electric special, de tip clopot, cu ventilatie fortata pentru a asigura o buna uniformitate si un transfer termic rapid atat in faza de incalzire cat si in faza de racire, utilizat pentru realizarea tratamentelor termice de stabilizare dimensionala a structurilor metalice asamblate prin sudura .





Caracteristici constructive, functionale si de alta natura:



  • Tipul cuptorului: cu un singur compartiment, cu vatra fixa si cu carcasa tip clopot mobil, actionabil cu sistemul de ridicare din dotarea actuala a beneficiarului, cu asezare pe verticala. Este destinat sa lucreze in interior in gama de temperaturi exterioare ale incintei cuprinse intre 10 – 25 °C;

  • Tipul tratamentului termic: recoacere de detensionare dupa sudare;

  • Tipul incalzirii: electrica;

  • Tensiunea de alimentare: 3 x 400 V / 50 Hz;

  • Atmosfera cuptorului: aer circulat, oxidanta;

  • Convectie fortata prin ventilare interna;

  • Circularea aerului cald: pe verticala;

  • Dispunerea pieselor pe vatra: pe suporti metalici;

  • Greutatea bruta a sarjei (produse + dispozitive): 100.000 Kg;

  • Precizia de reglare a temperaturii: ±10°C;

  • Temperatura maxima in spatiul de lucru: 750°C;

  • Temperatura de lucru: 620....640°C;

  • Viteza de incalzire: reglabila intre 1 ... 60°C / h;

  • Puterea maxima absorbita (estimat) : 2.100 KW;

  • Viteza de racire: reglabila intre 1 ... 50 °C / h (conform standard G.E. nr. IP671)

  • Dimensiuni interioare:

                    Lungime: 12.750 mm;

                    Latime: 8.500 mm;

                    Inaltime: 4.000 mm.

  • Echipat cu regulator de temperatura si proces, cu afisare digitala a marimilor programate, care asigura urmatoarele facilitati:

  • Afisare digitala a marimilor programate temperatura si timp;

  • Afisare temperatura medie in incinta cuptorului;

  • Afisare temperatura in punctele de masurare;

  • Afisare temperatura pe piesa;

  • Afisare timp pentru fiecare palier; ;

  • Viteza de incalzire (rampa);

  • Programarea opririi automate;

  • Oprire incalzire si semnalizare sonora incheiere program.

  • Puncte de masurare a temperaturii in incinta de lucru a cuptorului: 6+2;

  • Puncte de masurare( estimate) a temperaturii la suprafata piesei: 6;

  • Neuniformitatea temperaturii in tot volumul interior al cuptorului: ± 10°C;​

  • Emiterea unui buletin de tratament termic (date identificare operator, piesa, data, ora, date numerice ciclu tratament termic, grafic ciclu tratament termic);

  • Siguranta in functionare: blocarea comenzilor in ciclu automat;

  • Protectie la intreruperea accidentala a alimentarii cu energie (reluare proces);

  • Autoprotectii la termocuplu

  • Inregistrare parametri de lucru ai procesului cu inregistrator digital multicanal;
