Autoclav polimerizare materiale compozite

Autoclav polimerizare materiale compozite

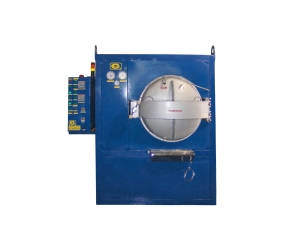

  •  1. AUTOCLAV  PENTRU POLIMERIZAREA MATERIALELOR COMPOZITE



Principalele componente ale produsului sunt:

  • autoclava ;
  • generatorul de abur;
  • pompa de alimentare cu apa si bazinul generatorului;
  • instalatia apa-abur-aer cu electroventilele aferente;
  • instalatia electrica si de automatizare;
  • cadrul cu panourile de mascare;



Caracteristici tehnice principale:

  • dimensiuni interioare mm: Ø 800 x1100;
  • volum total util:550dmc ;
  • tipul;recipient orizontal cu capac cu inchidere manuala;
  • usa de tip,,fund bombat” cu inchidere intr-un singur punct(surub) si garnitura cu camera de presiune ;
  • materialul de executie al partilor sub presiune:otel inoxidabil austenitic(tip W 4300);
  • cadrul utilajului se va executa din tevi de otel carbon iar panourile din tabla de otel carbon;
  • echiparea autoclavei cu sistem de racire rapida cu 6 tevi ce asigura o racire in partea laterala, superioara si inferioara ;
  • presiune maxima de lucru:2,5 bari;
  • temperatura maxima de lucru: 140°C;
  • gama de termostatare:120...140°C ;
  • tensiune de alimentare: 50Hz: 380V;
  • putere maxima absorbita: 36Kw ;



Generatorul de abur

  • tipul constructiei:recipient duplex orizontal, tambur fierbator inferior legat de tamburul vaporizator superior ;
  • volum fierbator ≈ 20dm ;
  • volum vaporizator≈ 70dm ;
  • incalzirea:rezistente electrice tip agrafa imersate ;
  • puterea:6 rezistente a 5 Kw ;
  • presiunea maxima de lucru:4 bari ;
  • agentul de producere a aburului: apa dedurizata sau demineralizata ;

Sistemul de alimentare cu apa al generatorului de abur

  • pompa de apa de 6 bari/min50l/h ;
  • bazin de apa de 100L capacitate ;

Instalatia de apa-abur-aer se compune din conductele de legatura si fitingurile din cupru imbinate prin lipitura tare si un numar de 6 electroventile ;



Autoclavul este echipat cu regulator de temperatura cu microprocesor cu urmatoarele facilitati:

  • lant de masurare ce permite masurarea temperaturii direct in peretele incintei, a temperaturii atinse in diferite faze a procesului.Utilitatea acesteia este de a vedea dinamica temperaturii, a solutiei in timp real, functie de presiunea din incinta si de grosimea peretelui matritei ;
  • durata de mentinere in palier:reglabila ;
  • autoprotectii(termorezistenta defecta, supratemperatura);
  • alarma acustica la final de ciclu si in caz de avarie/ eroare in functionare ;

Instalatia electrica si de automatizare cuprinde rezistentele electrice de incalzire, elementele de comanda ale acestora si a electroventilelor, precum si traductorii de nivel, presiune si temperatura, programatorul de timp si control presiune; Instalatia de automatizare va asigura protejarea utilajului contra pornirii ciclului de lucru daca usa autoclavului nu este complet inchisa si corect zavorita ;
